准备素描图数据
导线类型
成果数据
计算数据矿井水平
采取名称
工作面名称
巷道名称
巷道属性：备注信息

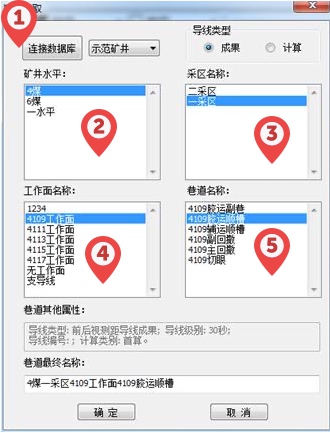

数据获取

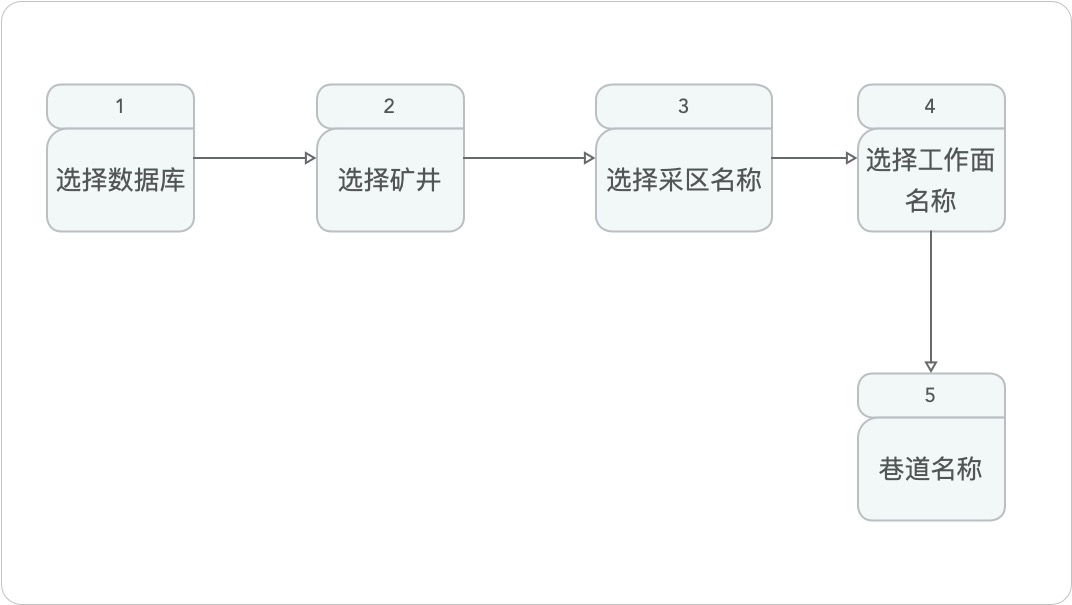

数据选择流程
选择导线类型
成果数据
计算数据输入绘制人姓名
1
该功能在3.2版本中取消
根据选择内容显示巷道属性
根据选择内容生成巷道最终名称
可以编辑巷道名称

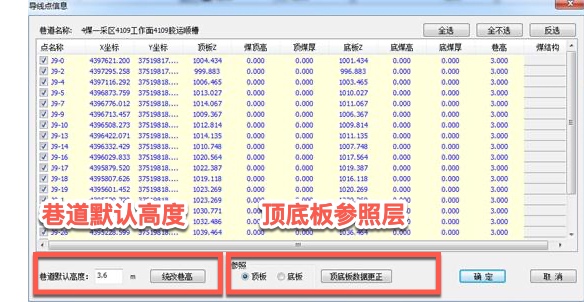

导线点管理
选择要生成的导线点
全选
全不选
反选增加导线点导线点
1
该功能在3.2版本中取消
修正数据
修改巷道高度
修改参考层：顶板底板
绘制参数设置
- 素描比例尺：设置图形纵向比例尺和横向比例尺。
- 巷道顶底板最值：系统自动根据所选数据搜索最大值和最小值。
- 煤层顶底板最值：系统自动搜索所选数据的最值并显示。
- 绘制参数：根据需要设置刻度最大值、最小值、刻度间距。
- 向左绘制：若需要根据实际情况由右向左绘制巷道，则选择【向左绘制】复选框。
- 表格注记内容：根据需要选择图形中表格注记的内容，包含
添加移除上移下移功能。

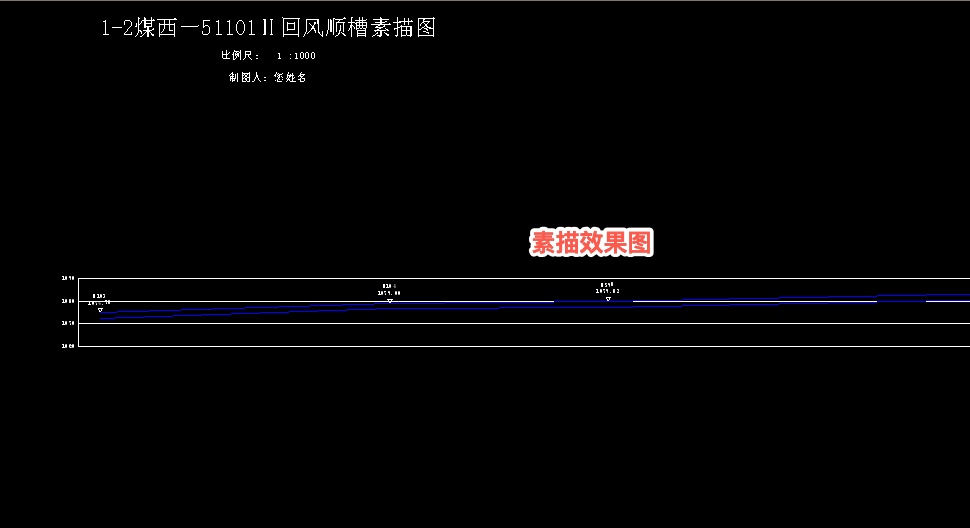

素描效果图
