等值线图业务梳理

煤层底板等高线

等高线典型特征

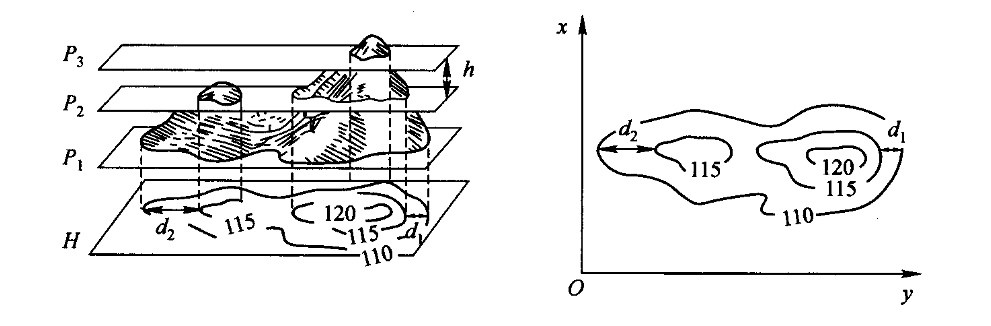

• 等高线：高程相同的若干点连接而成的曲线。等高线是连续闭合曲线。稠密表示陡坡，稀疏表示缓坡。

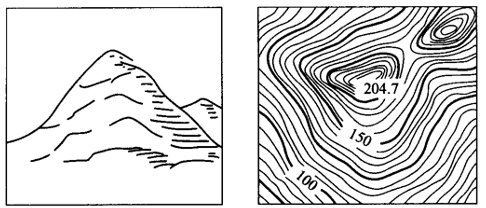

• 等高线表示地形

  山地：等高线标高值外小内大。

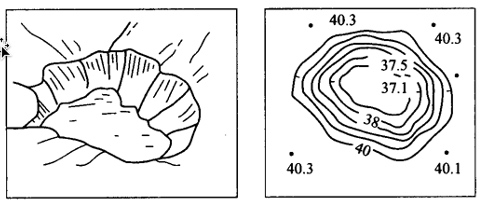

  盆地：等高线标高值外大内小。

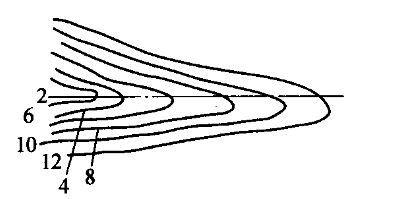

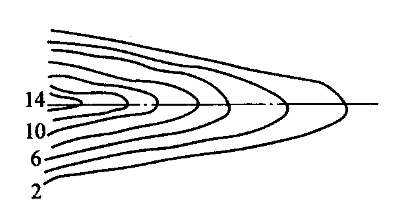

  山脊：等高线凸出方向是坡度降低方向。

  山谷：等高线凸出方向是坡度升高方向。

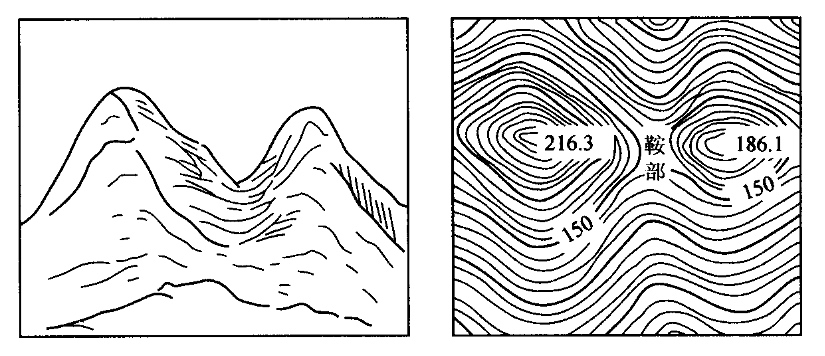

  鞍状地形：等高线两个山头和两个山谷组成。


• 等高线走向

  煤层走向

  煤层倾向

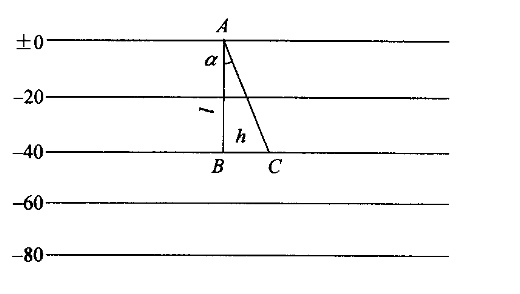

  倾角

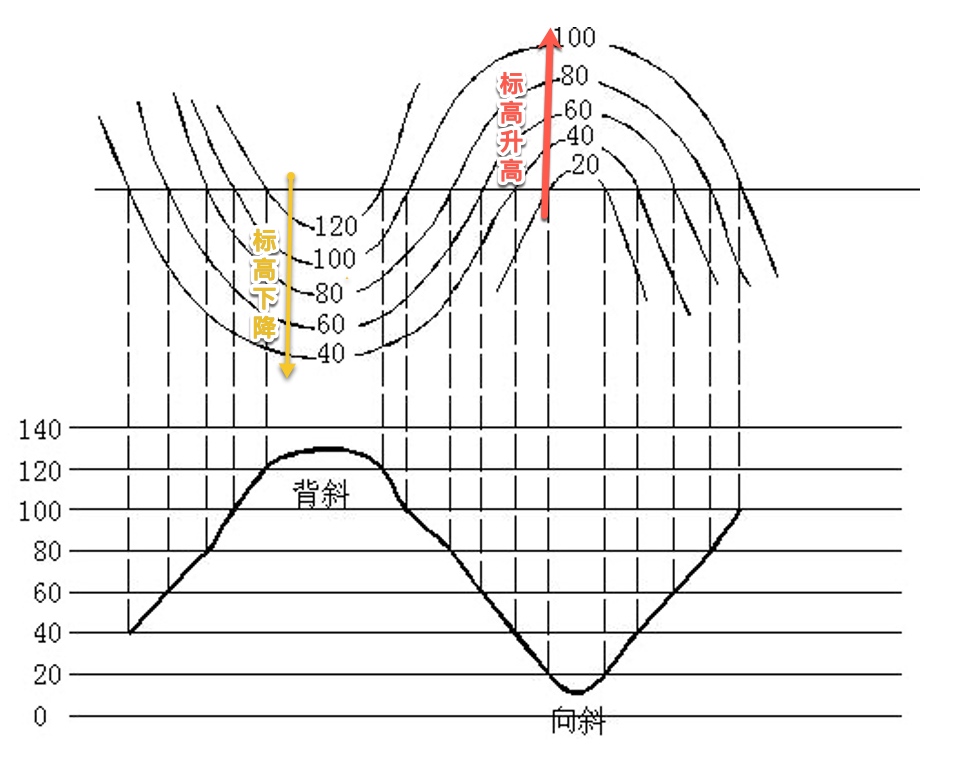

• 等高线向背表现

  向斜：等高线凸出方向是标高升高的方向。（中间岩石新 两边岩石老）
  背斜：等高线凸出方向是标高降低的方向。（中间岩石老 两边岩石新）


等高线绘制标准

• 基本等高线：根据基本等高距画的等高线，（如5m一根.20m一根）
• 加粗等高线：等高线较多的时候，反映不清楚情况，每隔4根加粗一根，只在加粗等高线上标出高程。
• 半距等高线：特殊情况下，基本等高线反应不清楚地形和地貌，可以在两基本等高线之间加划一根，
• 辅助等高线：加划半距等高线后，还不够清楚，可在基本等高线与半距等高线之间，按1/4等高距加划一根。

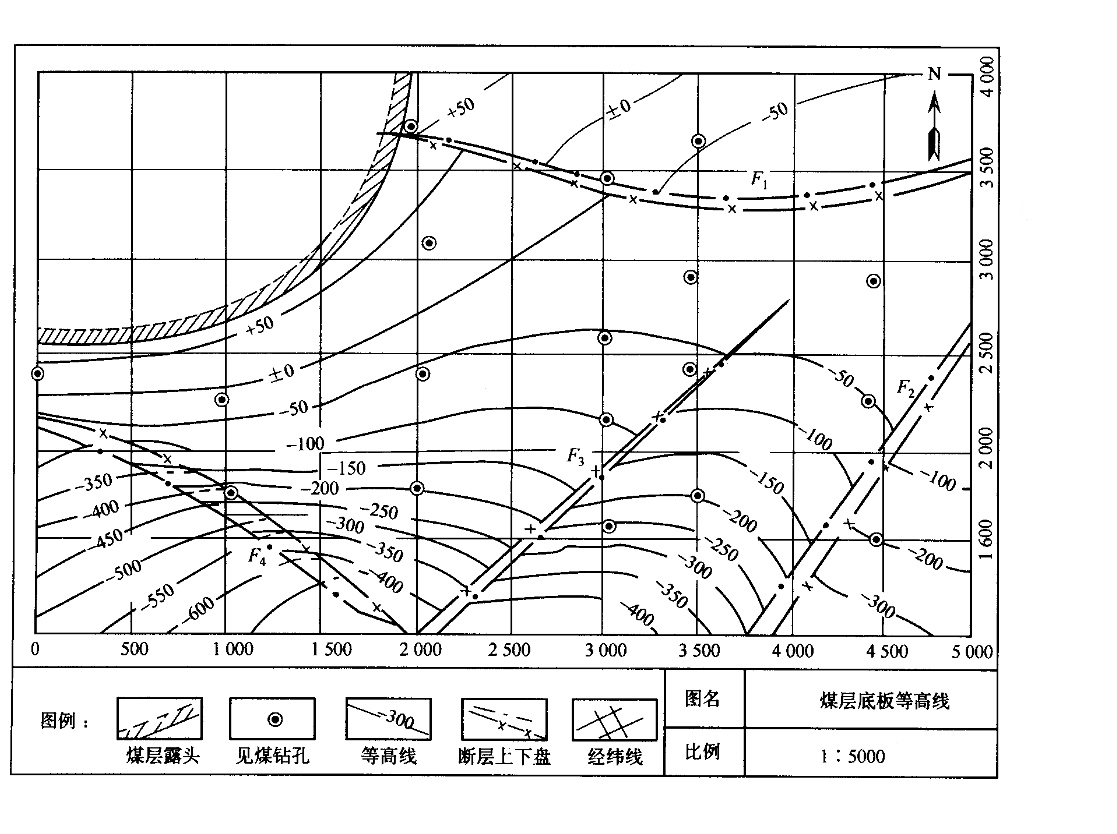

煤层底板等高线示例图

• 图名
• 图例
• 比例尺

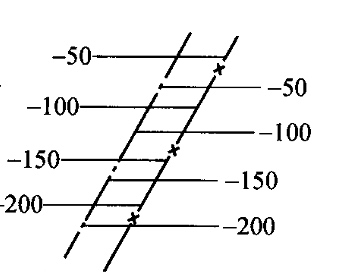

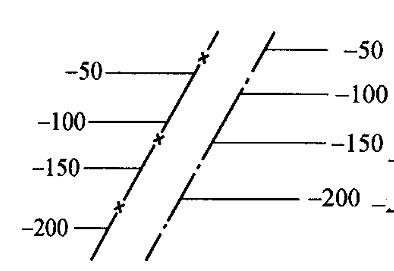

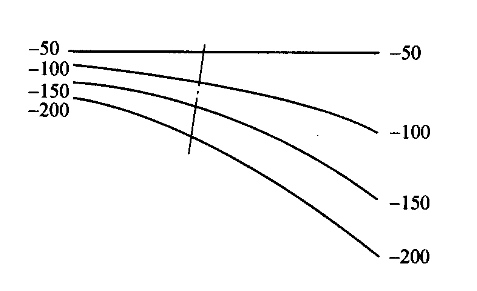

断层分类

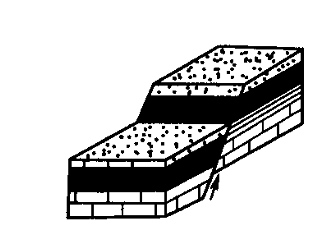

• 正断层：上盘相对下降，下盘相对上升。



• 逆断层：上盘相对上升，下盘相对下降。



• 平移断层：断层两盘沿水平方向相对移动。


操作流程

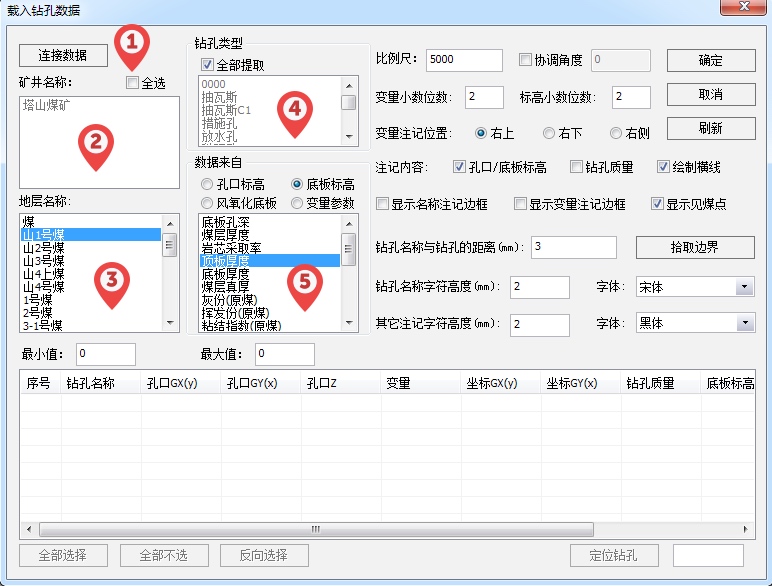

钻孔绘制

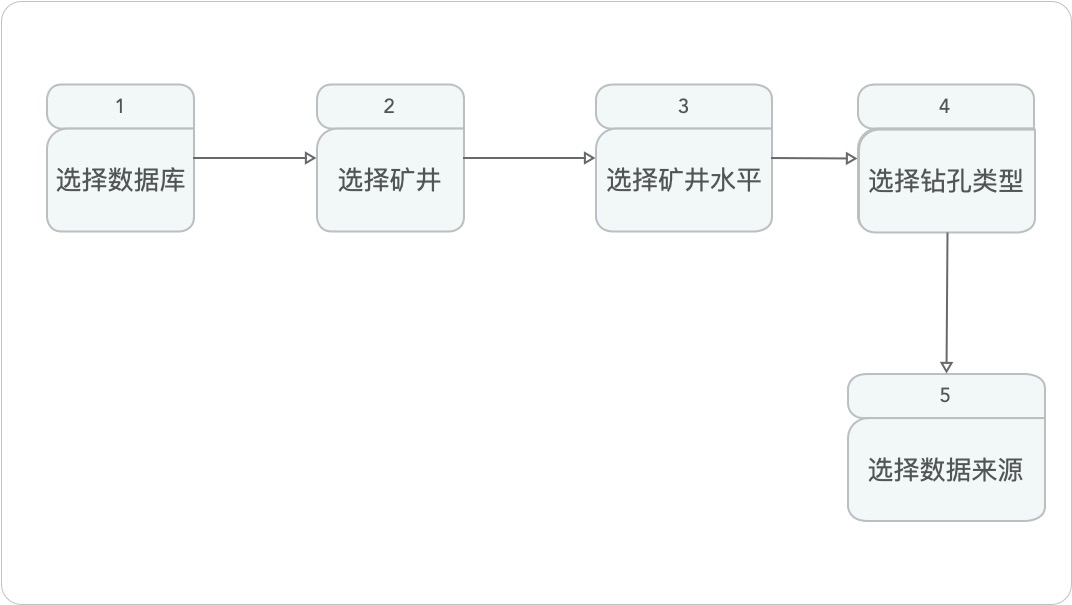

• 数据获取流程
