测量图业务梳理

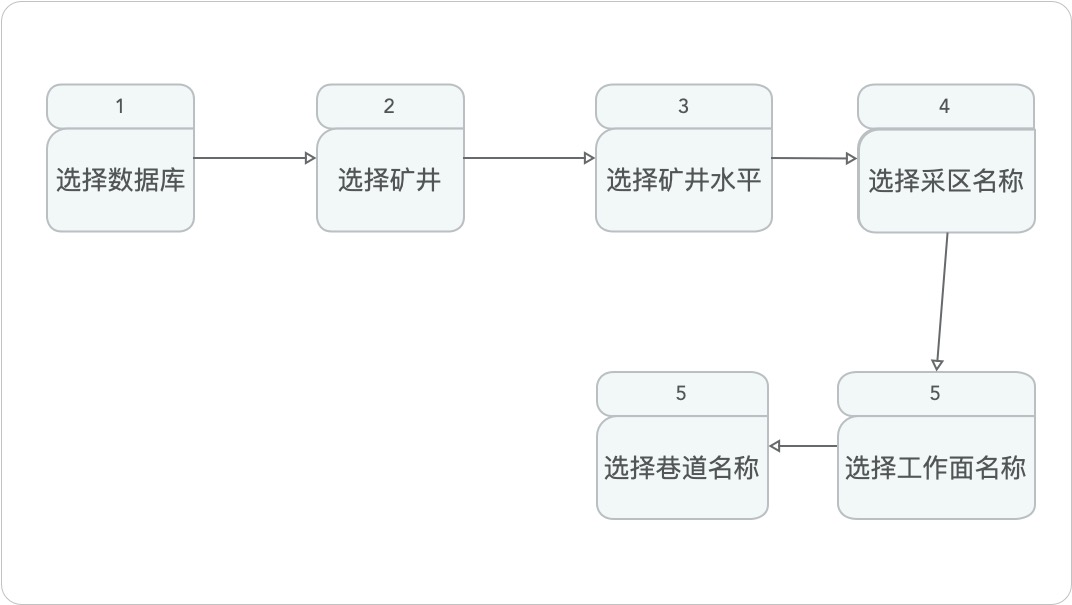

生成巷道图

• 数据获取

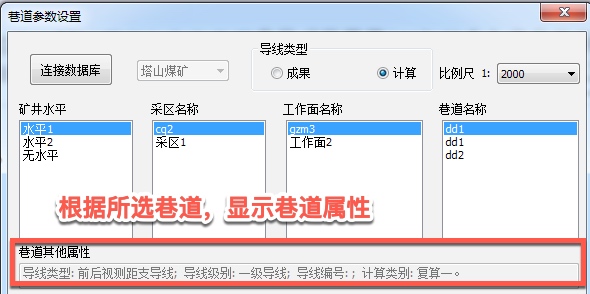

• 显示巷道属性


  导线类型
  导线级别
  导线编号
  计算类别

• 选择导线类型

• 设置比例尺

• 巷道绘制方式

  • 交互式（待完善）
  • 全自动

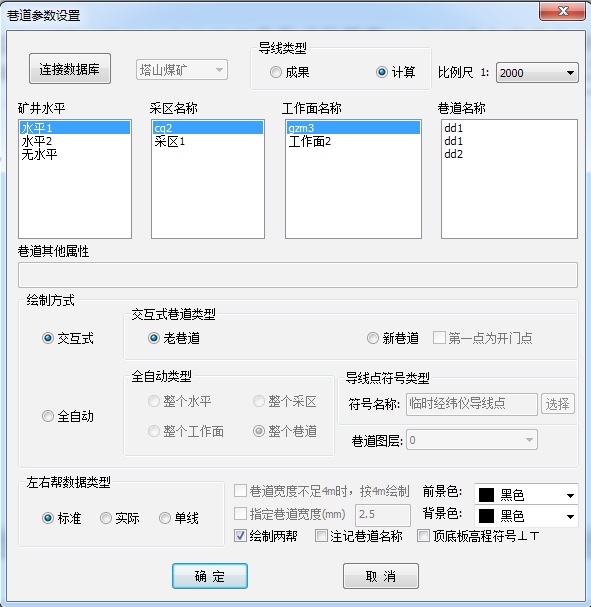

    选择范围：整个水平 整个采区 整个工作面 整个巷道
    导线点符号类型
    巷道图层

• 左右帮数据选择

• 标准

• 实际

• 单线

• 参数注记

• 巷道不足4m时，按4m绘制

• 制定巷道宽度（mm）

• 前景色（可以选择颜色）

• 背景色（可以选择颜色）

• 绘制两帮

• 注记巷道名称

• 顶板高程符号
