生成综合柱状图

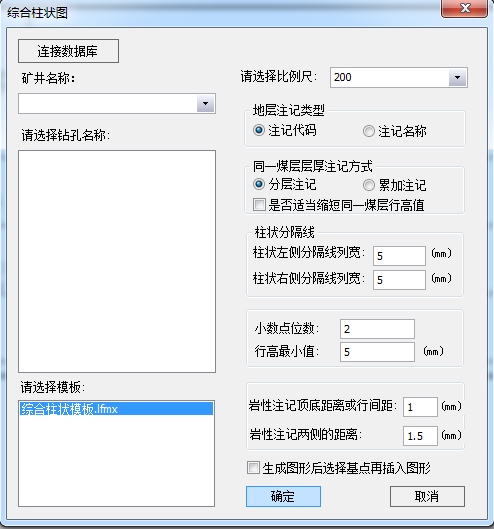

逻辑梳理
- 选择数据库
- 选择矿井名称
- 请选择钻孔名称
- 选择模版
- 选择比例尺
- 地层注记类型
- 注记代码
- 注记名称
- 同一煤层层厚注记方式
- 分层注记
- 累加注记
- 是否适当缩短同一煤层行高值
- 柱状分隔线
- 柱状分隔线列宽
- 注记小数位数
- 行高最小值
- 岩性注记间距设置
- 岩性注记顶底距离或行间距
- 岩性注记两侧的距离
- 生成图形后选择基点再插入图形
- 是否可以在图形中插入综合柱状图
绘制综合柱状图

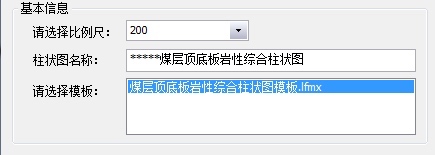

基本信息
1 | 生成综合柱状图的最小设置属性 |
- 柱状图比例尺
- 柱状图名称默认
*****煤层顶底板岩性综合柱状图 - 柱状图模板

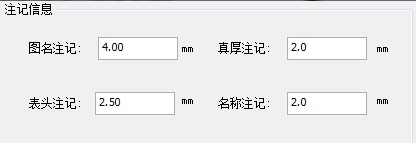

注记信息
- 图名注记
- 真厚注记
- 表头注记
- 名称注记

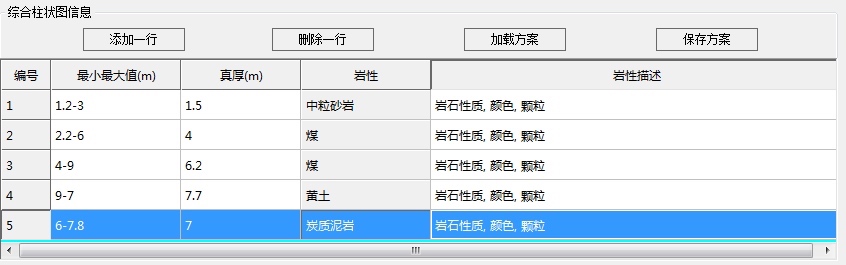

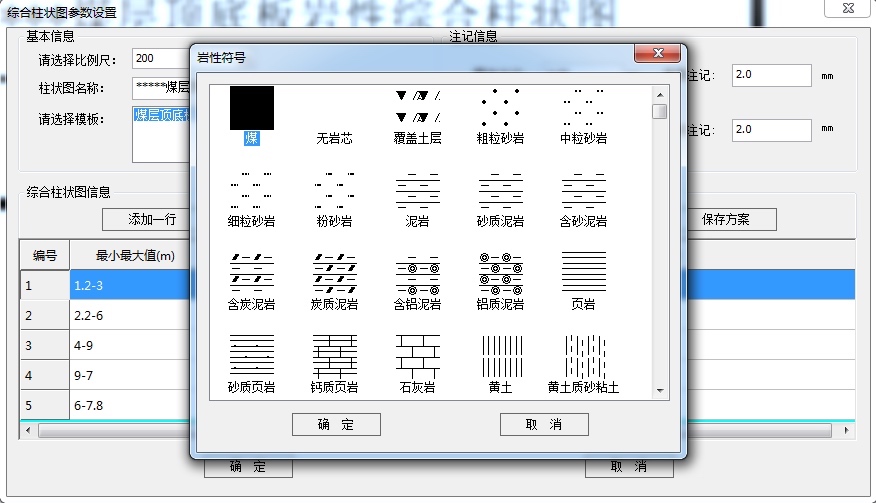

综合柱状图信息
- 增加/修改记录
- 删除记录
- 方案保存
- 方案加载

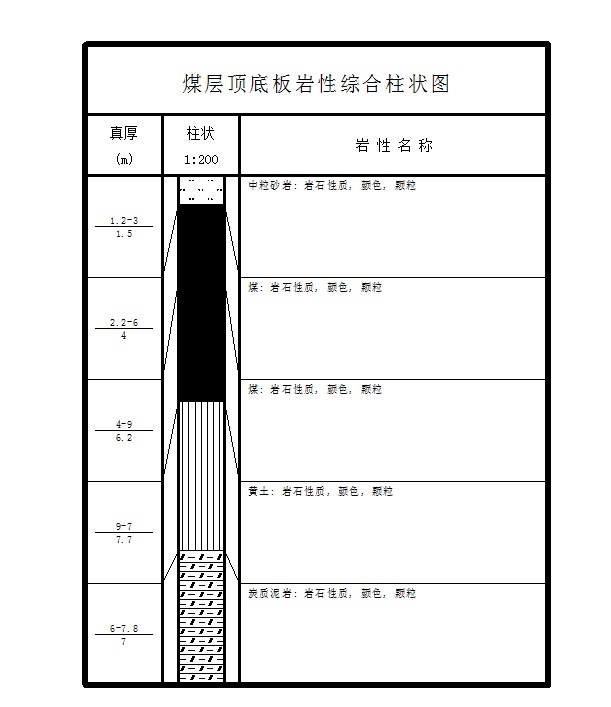

综合柱状图生成效果
