单孔柱状图业务梳理

单孔柱状图业务逻辑

基础功能

生成单孔柱状图

地址数据库输入柱状图数据
选择数据库
选择钻孔名称
选择钻孔模版（自定义模版需要开发）
~~选择侧斜资料注记方式~~
- ~~按度注记~~
- ~~按度分秒注记~~
比例尺
地层注记类型
- 地层名称：界 系 统 组 段
- 地层代码：Kz Q Qh
- 地层注记开关
煤层注记类型
- 煤层名称
- 煤层代码
- 地层注记开关
标志层注记类型
- 煤层名称
- 煤层代码
- 地层注记开关
- 设置需要注记的标志层

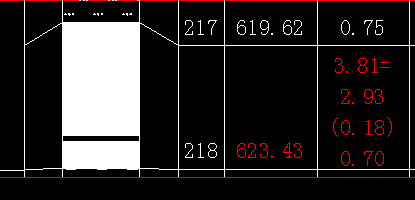

煤层厚度注记方式
- 分层注记：单独记录夹矸厚度,用（）表示
- 累加注记：
- 累加分层注记：

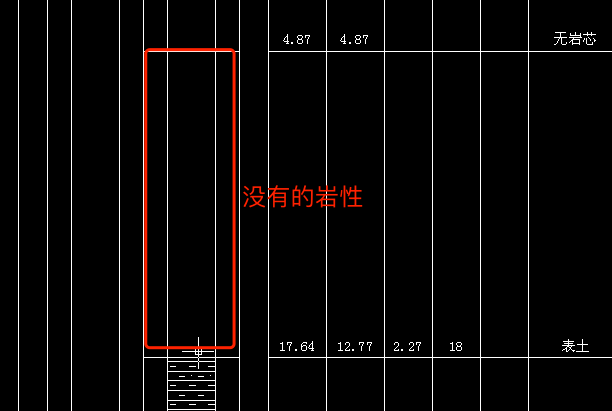

测井柱状（控制绘制地层范围
- 只绘制煤层(其他岩性以无心状态表示)
- 全部绘制
- 分层注记
- 累加注记

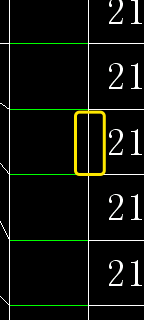

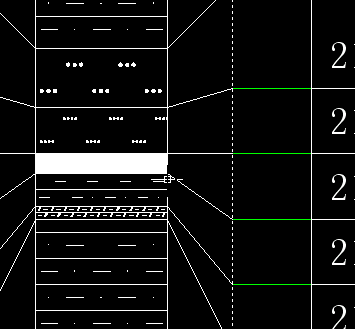

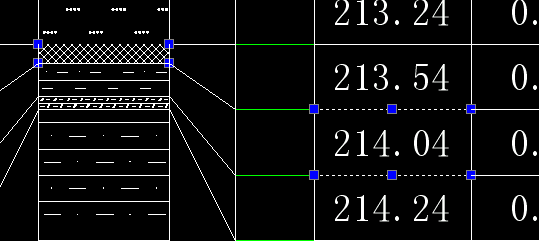

柱状分割线
- 用于较薄的煤层美观展示
- 增加复选框，控制是否绘制
- 左右分割线设置水平还是倾斜

煤层距离不够，可以适当压缩同一煤层距离
分层注记设置
- 设置数值小数点位置：默认2位
- 设置行高最小值：控制出图是文字大小超出边框范围
岩性注记间距：内边距
- 顶底距离
- 两侧距离

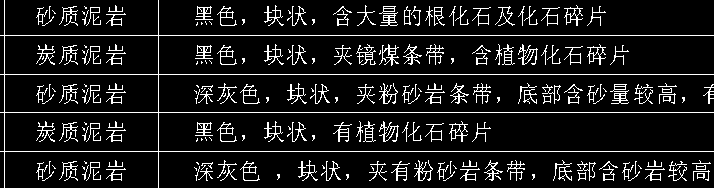

柱状与文字部分对齐
- 选择柱状与文字部分对齐，将岩性描述部分按比例分割
- 不选择柱状与文字部分对齐,将等分岩性描述的高

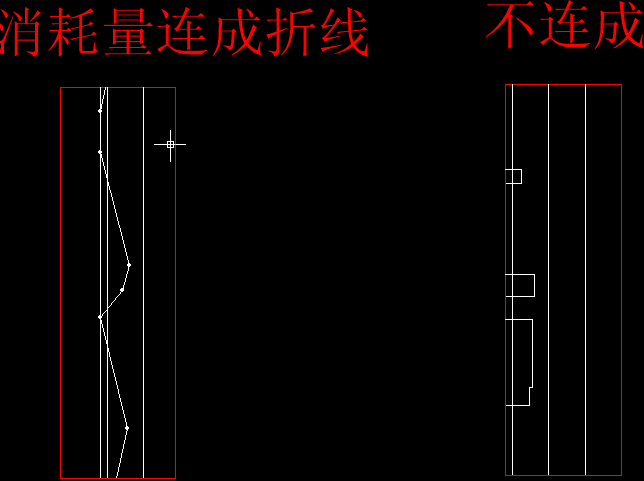

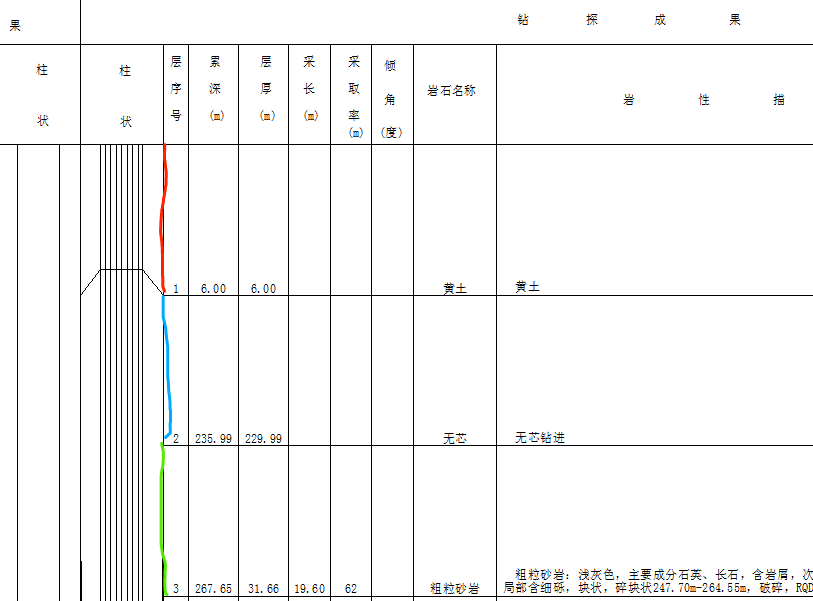

消耗量曲线连成折线

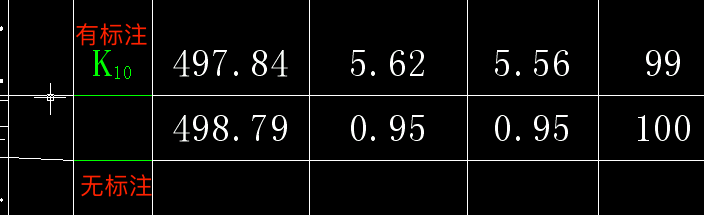

标志层列每一行都连线
- 每一层都连线或者只在标注的层才连线
同一煤层是采取率取平均值
- 含有夹矸的煤层，采取率自动取平均值。
同一煤层时采长求和
- 含有夹矸的煤层，采长自动求和。

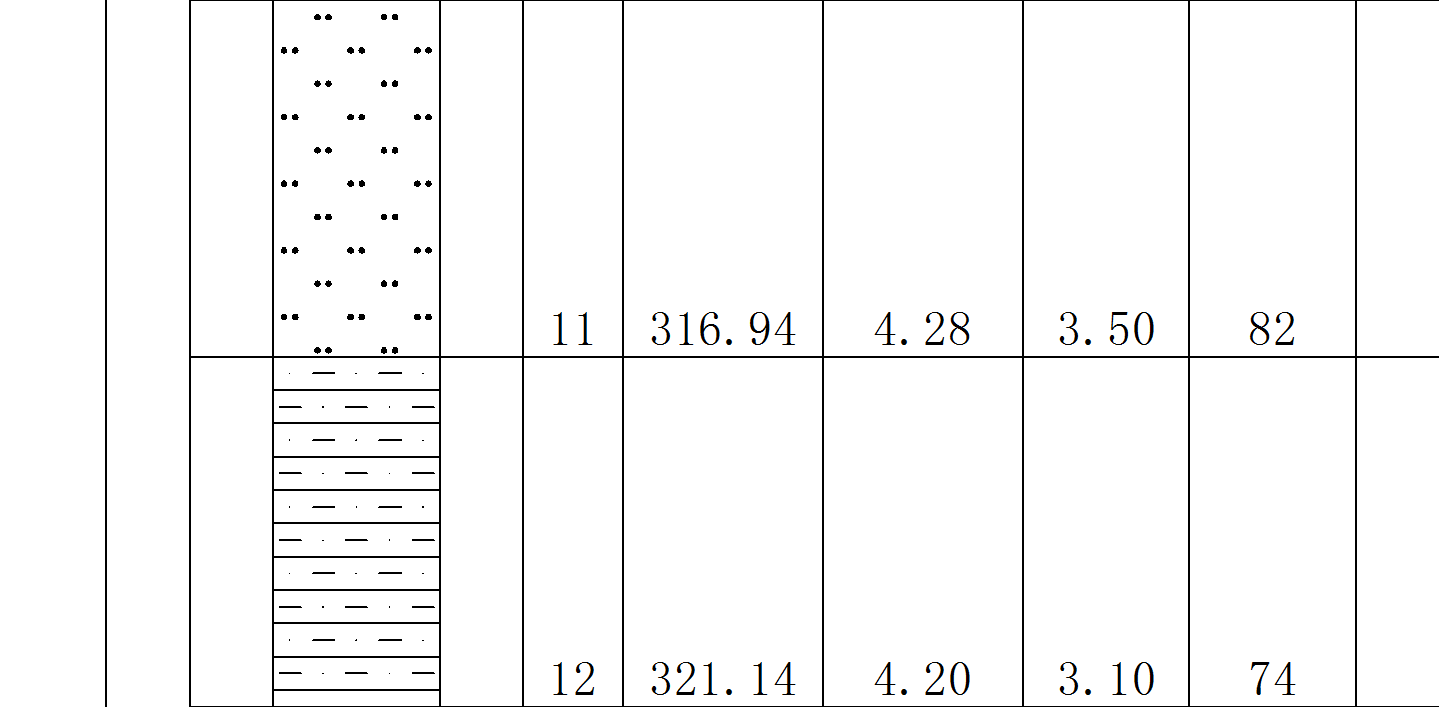

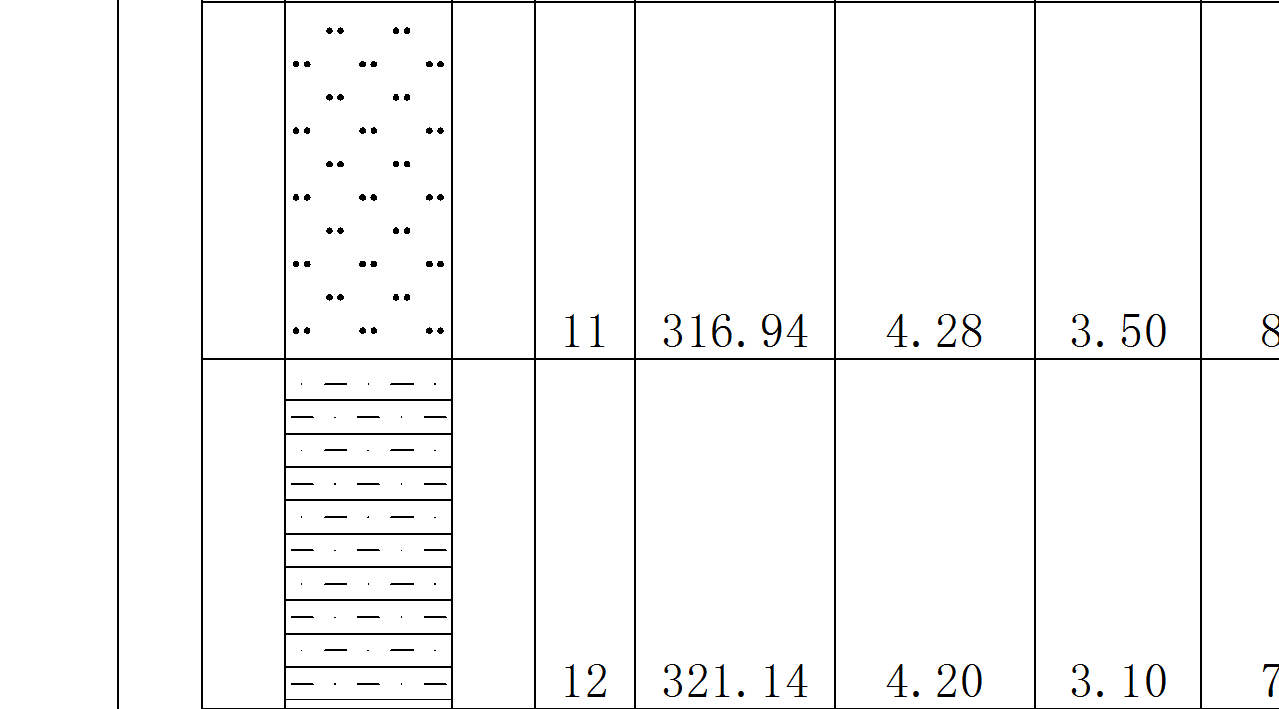

岩性填充时，填充符号占满整个格子，不协调调整填充
- 勾选此项，填充符号会占满整个格子。
- 不勾选时，系统会保证填充符号的完整。
反序绘制
- 当钻孔孔口在下时，根据实际情况绘制钻孔，累深为从大到小。

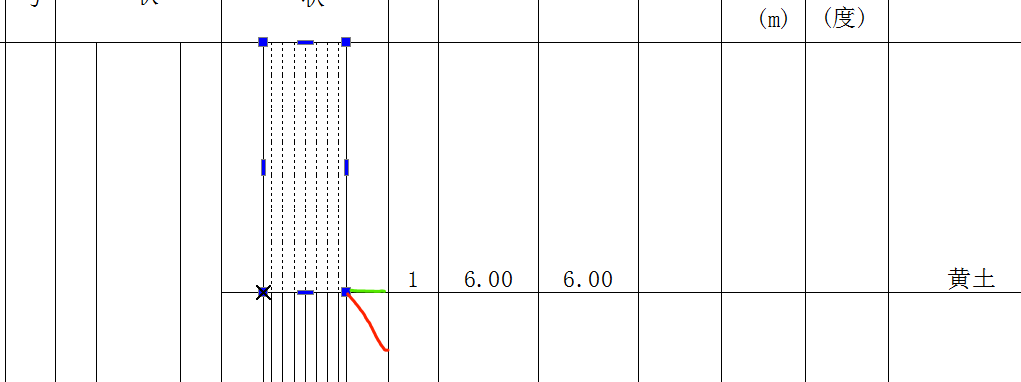

封孔按孔径绘制
- 参照孔径绘制钻孔封孔资料。
填充封孔
- 根据封孔材料自动填充封孔。
采用石油类型符号填充钻孔
- 采用石油类型符号填充钻孔岩性。

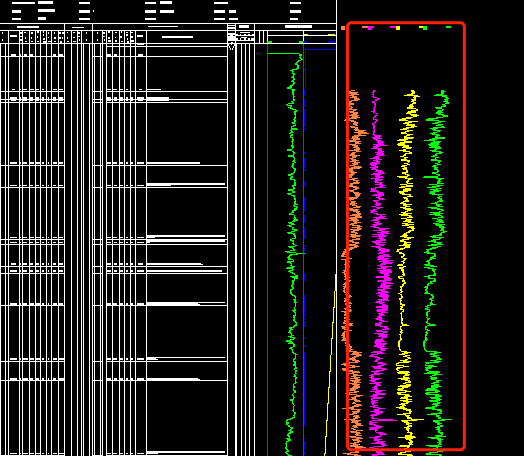

选择测井曲线
- 导入文件：*.Dat *.fld

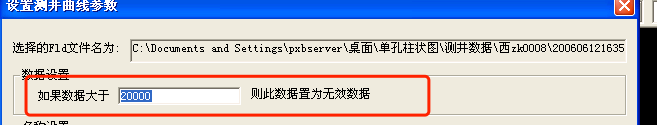

- 设置数值上限额

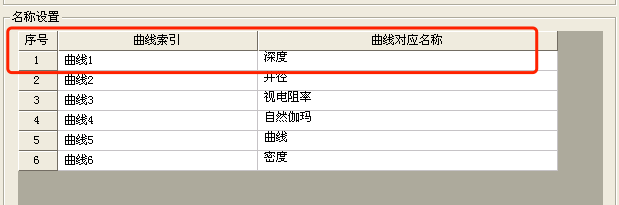

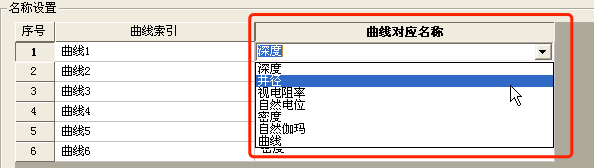

- 对应曲线名称
查看测井曲线数据

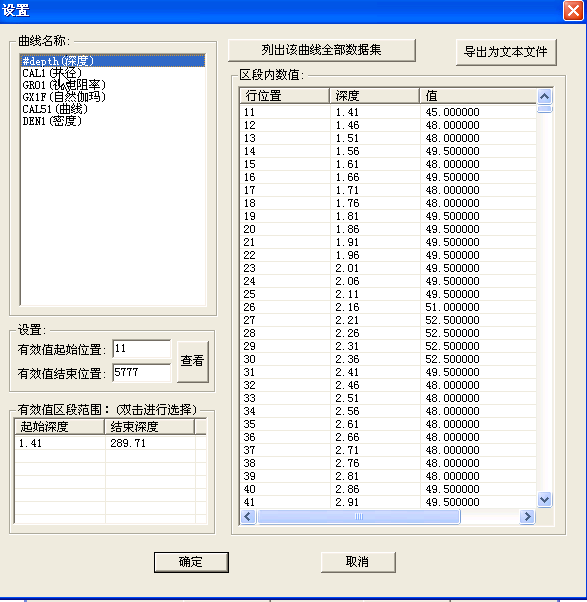

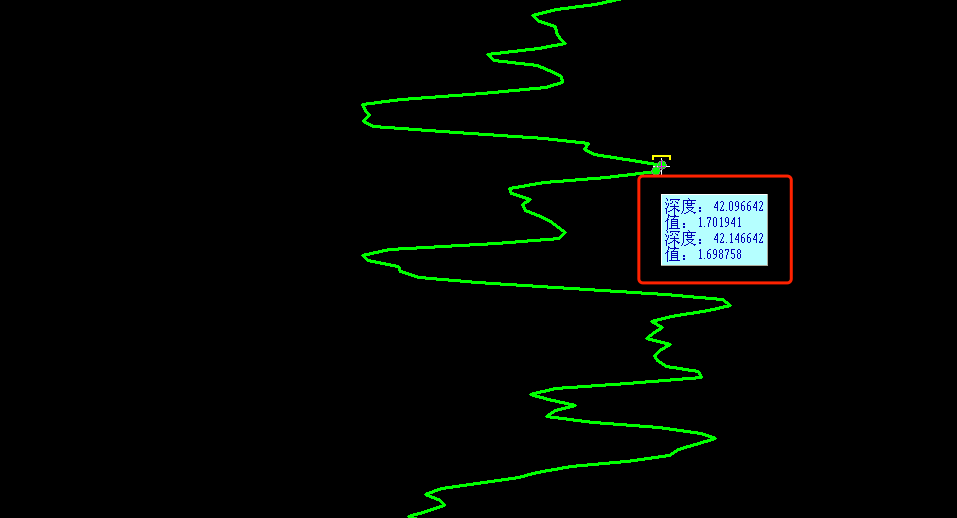

查看测井曲线
- 选择曲线类型，显示所有对应数据
- 设置有效值开始和结束位置进行绘制
- 设置有效参数范围：深度 井径 密度等
- 点击查看->列出所有符合条件的数据
- 可以导出文本文件（单根曲线对应数值）

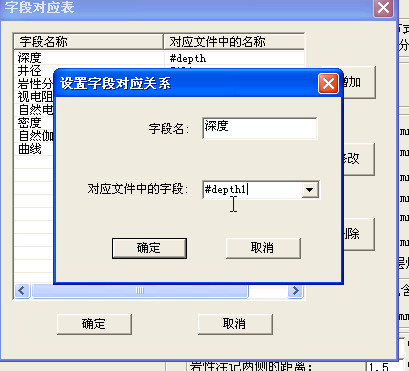

字段设置

*增加 修改 字段的对应

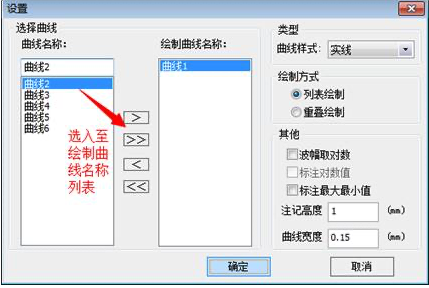

曲线设置

如果存在测井曲线字段，则必须添加测井曲线文件

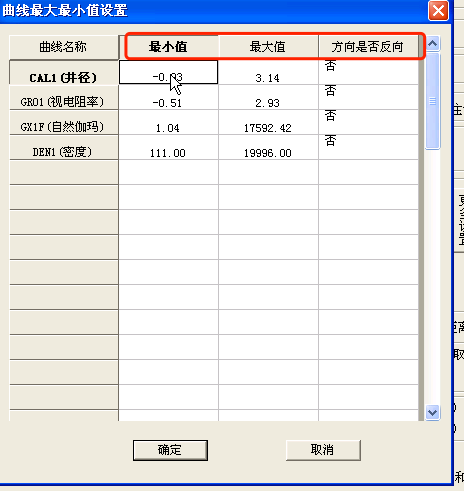

双击曲线修改最大值 最小值 方向是否反向属性

缺省值
- 设置单孔柱状图缺省值

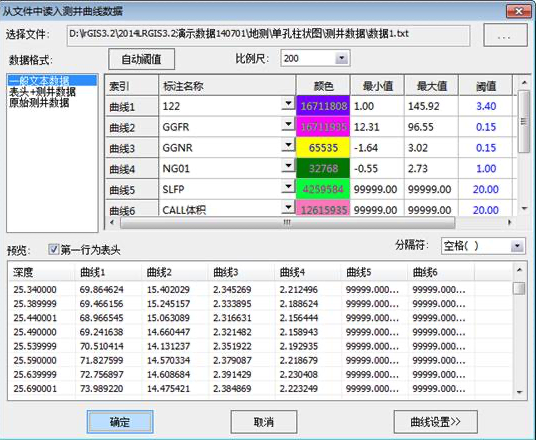

生成测井曲线

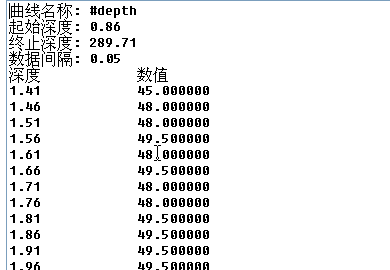

选择测井曲线数据文件
- txt文件或者~~其他任意文件~~
选择数据格式
- 一般文本数据（如果原始数据被修改过）
- 表头+测井数据（如果被修改过且包含表头）
- 原始测井数据（常用）
输入比例尺
~~是否自动标注曲线最大值最小值~~(3.2版已经去掉)
- 点击自动域值自动剔除所选数据文件中的错误数值。
- 修改曲线的标注名称 颜色。

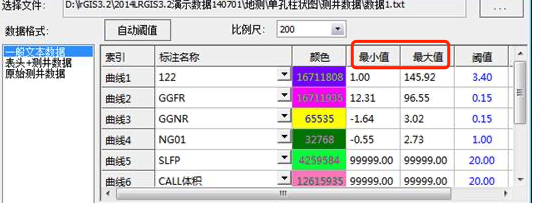

- 显示最大值 最小值

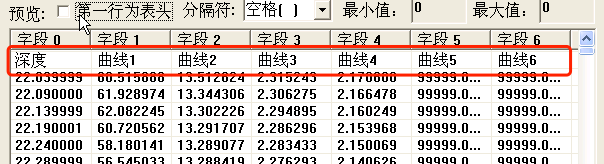

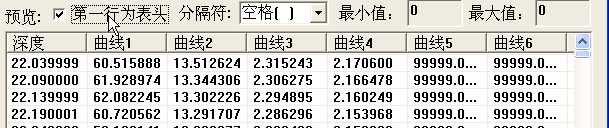

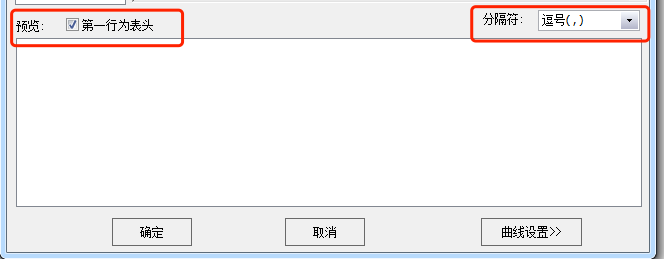

设置文件是否有表头（可以不用设置，自动识别）
设置文本分隔符（可以不用设置，自动识别）
